Achsmaterial

Achsmaterial benötigt man zum Einbau von Rädern in eine Gabel oder andere U-förmige Aufhängung (z.B. Schubkarren, Lenkrollen usw.). Das Achsmaterial besteht aus folgenden Einzelteilen:

–

einem Röhrchen, das möglichst genau zwischen die beiden Wangen einer gabelförmigen Aufhängung passen sollte. Dabei können kleine Lücken bis etwas 3 mm durch die mitgelieferten Scheiben ausgeglichen werden.

–

einer Achsschraube, die etwas länger ist als das Röhrchen, so dass sie durch die Wangen der Aufhängung hindurchragt und auch noch genug Platz für die Scheiben und die Mutter bleibt.

–

einer Mutter und 4 Unterlegscheiben. Wenn das Achsrohr bis zu 3 mm kürzer ist als die Gabelweite, kann dies mit den Scheiben ausgeglichen werden.

–

zwei Distanzringen, um den Unterschied zwischen der Nabenlänge des Rades und der Gabelweite auszugleichen. Wenn Nabenlänge und Gabelweite identisch sind, entfallen die Distanzringe.




Gruppe Übersicht
1 Glattes Achsmaterial für Räder mit Gleitlagern oder Rollenlagern
2 Gerändeltes Achsmaterial für Räder mit DIN‑Kugellagern
3 Achsmaterial für Lenk- und Bockrollen
4 Achsröhrchen

1. Glattes Achsmaterial mit 20 mm Durchmesser für Räder mit Gleitlagern oder Rollenlagern

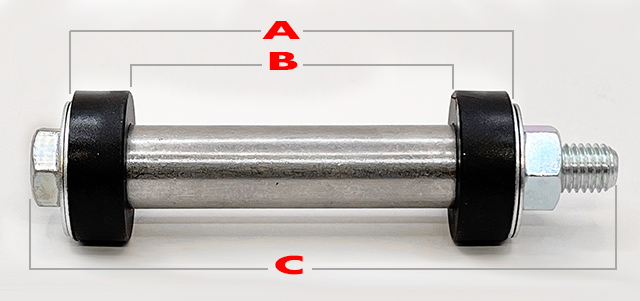

Achmaterial für Gleitlager und Rollenlager 		A = Länge des Achsröhrchens

B = Abstand zwischen den Distanzringen

C = Länge der Achsschraube

Um Räder mit Gleit- oder Rollenlagern in eine Schubkarre oder andere U-förmige Aufhängung einzubauen, benötigt man passendes Achsmaterial. Das Röhrchen sollte möglichst glatt und gleichmäßig rund sein. Wir verwenden darum nur nahtloses Präzisionsrohr für unser Achsmaterial. Der Außendurchmesser des Röhrchens muss dem Innendurchmesser des Radlagers (Bohrung) entsprechen. Das Achsröhrchen dient einerseits als Gegenlager für das in der Radnabe befindliche Lager und andererseits nimmt es die beim Festziehen der Achsschraube entstehenden Axialkräfte auf, so dass das Lager nicht eingeklemmt wird.

Artikel‑Nr. A B C Preis / Stück Menge
mit Achsschraube M10 für Lochdurchmesser 10 ‑ 11,9 mm:
26AM201175 75 mm 75 mm 100 mm 2,50 €
26AM201189 89 mm 89 mm 120 mm 2,70 €
26AM20118975 89 mm 75 mm 120 mm 3,30 €
26AM201195 95 mm 95 mm 120 mm 2,80 €
26AM20119575 95 mm 75 mm 120 mm 3,40 €
26AM2011A1 101 mm 101 mm 130 mm 3,30 €
26AM2011A175 101 mm 75 mm 130 mm 3,90 €
26AM2011B075 110 mm 75 mm 140 mm 4,00 €
26AM2011B0A0 110 mm 100 mm 140 mm 3,80 €
26AM2011C075 120 mm 75 mm 150 mm 3,90 €
26AM2011C0A0 120 mm 100 mm 150 mm 3,40 €
26AM2011C875 128 mm 75 mm 150 mm 4,40 €
26AM2011C8A0 128 mm 100 mm 150 mm 3,80 €
mit Achsschraube M12 für Lochdurchmesser 12 ‑ 15 mm:
26AM201375 75 mm 75 mm 100 mm 2,80 €
26AM201389 89 mm 89 mm 120 mm 3,00 €
26AM20138975 89 mm 75 mm 120 mm 3,60 €
26AM201395 95 mm 95 mm 120 mm 3,10 €
26AM20139575 95 mm 75 mm 120 mm 3,70 €
26AM2013A1 101 mm 101 mm 130 mm 3,60 €
26AM2013A175 101 mm 75 mm 130 mm 4,20 €
26AM2013B075 110 mm 75 mm 140 mm 4,10 €
26AM2013B0A0 110 mm 100 mm 140 mm 4,00 €
26AM2013C075 120 mm 75 mm 150 mm 4,10 €
26AM2013C0A0 120 mm 100 mm 150 mm 3,60 €
26AM2013C875 128 mm 75 mm 160 mm 4,60 €
26AM2013C8A0 128 mm 100 mm 160 mm 4,00 €
nach ^ oben

2. Gerändeltes Achsmaterial mit 20 mm Durchmesser für Räder mit DIN‑Kugellagern

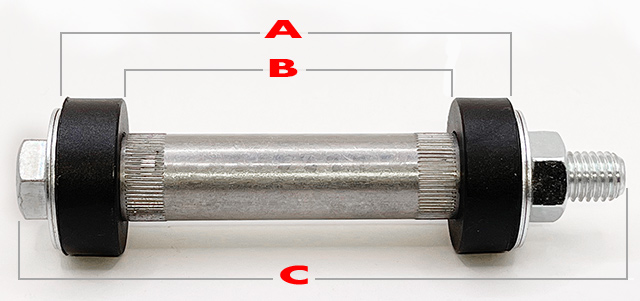

Gerändeltes Achsmaterial für Kugellager 		A = Länge des Achsröhrchens

B = Abstand zwischen den Distanzringen

C = Länge der Achsschraube

Für Kugellagerräder verwendet man am besten gerändeltes Achsmaterial. An den Stellen, wo sich die beiden Lager befinden, ist das Achsröhrchen geriffelt, so daß die Kugellager fest auf dem Röhrchen sitzen. Dadurch wird verhindert, daß sich die Kugellager als Ganzes auf der Achse drehen, was dann einem schwergängigen Gleitlager entspräche und nicht einem leichtläufigen Kugellager. Zum Einsetzen von gerändelten Achsröhrchen in ein Kugellagerrad sind leichte Schläge auf das Röhrchen mit einem Schonhammer oder Gummihammer nötig.

ACHTUNG: Gerändeltes Achsmaterial ist nicht für Gleit- oder Rollenlager geeignet.

Artikel‑Nr. A B C Preis / Stück Menge
mit Achsschraube M10 für Lochdurchmesser 10 ‑ 11,9 mm:
26AM201075 75 mm 75 mm 100 mm 3,80 €
26AM201089 89 mm 89 mm 120 mm 4,00 €
26AM20108975 89 mm 75 mm 120 mm 4,60 €
26AM201095 95 mm 95 mm 120 mm 4,10 €
26AM20109575 95 mm 75 mm 120 mm 4,70 €
26AM2010A1 101 mm 101 mm 130 mm 4,60 €
26AM2010A175 101 mm 75 mm 130 mm 5,20 €
26AM2010B075 110 mm 75 mm 140 mm 5,20 €
26AM2010B0A0 110 mm 100 mm 140 mm 5,00 €
26AM2010C075 120 mm 75 mm 150 mm 5,10 €
26AM2010C0A0 120 mm 100 mm 150 mm 4,70 €
26AM2010C875 128 mm 75 mm 150 mm 5,60 €
26AM2010C8A0 128 mm 100 mm 150 mm 5,00 €
mit Achsschraube M12 für Lochdurchmesser 12 ‑ 15 mm:
26AM201275 75 mm 75 mm 100 mm 4,00 €
26AM201289 89 mm 89 mm 120 mm 4,20 €
26AM20128975 89 mm 75 mm 120 mm 4,80 €
26AM201295 95 mm 95 mm 120 mm 4,30 €
26AM20129575 95 mm 75 mm 120 mm 4,90 €
26AM2012A1 101 mm 101 mm 130 mm 4,80 €
26AM2012A175 101 mm 75 mm 130 mm 5,40 €
26AM2012B075 110 mm 75 mm 140 mm 5,30 €
26AM2012B0A0 110 mm 100 mm 140 mm 5,20 €
26AM2012C075 120 mm 75 mm 150 mm 5,40 €
26AM2012C0A0 120 mm 100 mm 150 mm 4,90 €
26AM2012C875 128 mm 75 mm 160 mm 5,90 €
26AM2012C8A0 128 mm 100 mm 160 mm 5,30 €
nach ^ oben

3. Lenkrollen-Achsmaterial für den Einbau von Rädern in ein Lenk- oder Bockgehäuse
A = Länge des Achsröhrchens
B = Abstand zwischen den Distanzringen
D = Länge der Achsschraube
C = Durchmesser der Achsschraube

Das Achsmaterial für Lenkrollen bzw. Bockrollen funktioniert ähnlich wie das Achsmaterial für Schubkarren. Es werden aber üblicherweise keine Unterlegscheiben verwendet und statt der normalen Mutter benutzt man eine selbstsichernde Mutter (Stoppmutter).

Artikel‑Nr. A B C D Preis / Stück Menge
mit 12 mm Rohrdurchmesser:
26AL120941 41 mm 41 mm 55 mm 8 mm 1,50 €
26AL120942 42 mm 42 mm 55 mm 8 mm 1,50 €
mit 15 mm Rohrdurchmesser:
26AL150951 51 mm 51 mm 65 mm 8 mm 2,40 €
26AL151151 51 mm 51 mm 70 mm 10 mm 1,90 €
26AL151361 61 mm 61 mm 80 mm 12 mm 1,80 €
mit 20 mm Rohrdurchmesser:
26AL201359 59 mm 59 mm 80 mm 12 mm 2,80 €
26AL201361 61 mm 61 mm 85 mm 12 mm 2,80 €
26AL201375 75 mm 75 mm 100 mm 12 mm 2,80 €
26AL201389 89 mm 89 mm 120 mm 12 mm 3,00 €
26AL2013A1 101 mm 101 mm 130 mm 12 mm 3,60 €
26AL2013A175 101 mm 75 mm 130 mm 12 mm 4,20 €
26AL2013C0 120 mm 120 mm 150 mm 12 mm 3,10 €
26AL2013C075 120 mm 75 mm 150 mm 12 mm 4,10 €
26AL2013C0A0 120 mm 100 mm 150 mm 12 mm 3,60 €
nach ^ oben

4. Achsröhrchen
Achsröhrchen und Reduzierungen

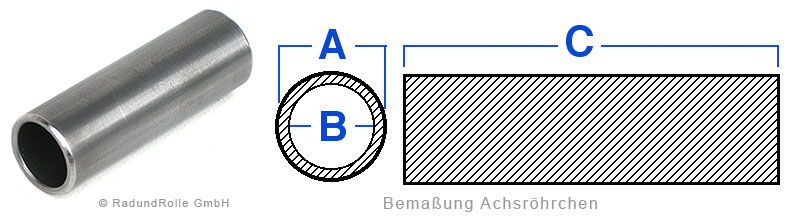

A = Außendurchmessers
C = Länge 		B = Innendurchmesser
D = Passende Schrauben

Die hier angebotenen Achsröhrchen haben alle ein leichtes Untermaß, so dass sie in Kugellager nach DIN-Norm passen. Für Gleitlager oder Rollenlager sind diese Achsröhrchen aber auch geeignet.

Artikel‑Nr. A B C D Preis / Stück Menge
26AR120841 12 mm 8,4 mm 41 mm M8 0,20 €
26AR120842 12 mm 8,4 mm 42 mm M8 0,20 €
26AR150851 15 mm 8,5 mm 51 mm M8 1,10 €
26AR151051 15 mm 10,6 mm 51 mm M10 0,60 €
26AR151261 15 mm 12,2 mm 61 mm M10+M12 0,60 €
26AR201259 20 mm 12,5 mm 59 mm M10+M12 1,30 €
26AR201261 20 mm 12,5 mm 61 mm M10+M12 1,30 €
26AR201263 20 mm 12,5 mm 63 mm M10+M12 1,40 €
26AR201274 20 mm 12,5 mm 74 mm M10+M12 1,50 €
26AR201275 20 mm 12,5 mm 75 mm M10+M12 1,50 €
26AR201276 20 mm 12,5 mm 76 mm M10+M12 1,60 €
26AR201289 20 mm 12,5 mm 89 mm M10+M12 1,70 €
26AR201295 20 mm 12,5 mm 95 mm M10+M12 1,80 €
26AR2012A1 20 mm 12,5 mm 101 mm M10+M12 2,10 €
26AR2012B0 20 mm 12,5 mm 110 mm M10+M12 2,80 €
26AR2012C0 20 mm 12,5 mm 120 mm M10+M12 2,20 €
26AR2012C8 20 mm 12,5 mm 128 mm M10+M12 2,30 €
