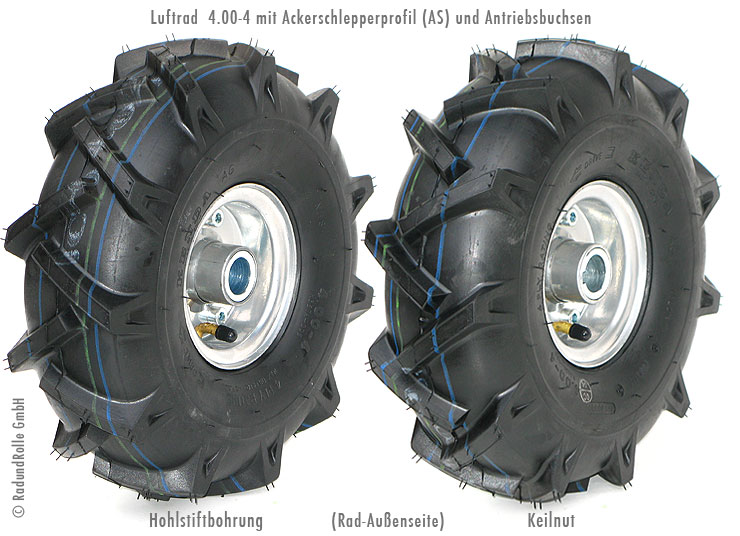

Abb. Außenseite	Antriebsrad mit Hohlstiftbohrung	Antriebsrad mit Keilnut	Maße Passfedern und Hohlstifte

Ackerschlepperrad 310x100 mm (4.00-4) mit Antriebsnabe
Fünffach verschraubte zweiteilige Stahlfelge 2.25 – 4 aus 2 mm starkem Stahlblech mit Antriebsnabe 19,1mm (3/4 Zoll), 20mm oder 25mm, pulverbeschichtet alusilber. Die Kraftübertragung erfolgt wahlweise über eine Keilnut oder über eine 8mm Bohrung in dem Nabenrohr, durch die das Rad z.B. mit einem Hohlstift kraftschlüssig mit der Achse verbunden werden kann. Während die Hohlstiftvariante eher für einfache Anwendungen geeignet ist, ermöglicht die Keilnutausführung einen sehr guten Kraftschluss, so daß auch große Drehmomente und dynamische Lastwechsel übertragen werden können. Schlauch-Reifen (Tube Type) mit AS-Profil Kenda K-357 4PR, Tragkraft 155 kg, maximale Geschwindigkeit 16 km/h, maximaler Reifendruck 2,8 bar, Gewicht ca. 3,0 kg (mit Reifendichtmittel (s.u.) erhöht sich das Gewicht jeweils um ca. 0,3 kg).
