- Baukasten für Radsätze und Ersatzteile für Rad-Achsen -

Auf dieser Seite finden Sie alle Einzelteile, die Sie für Ihre Radachse benötigen. Der genaue Aufbau der Achsen wird in der Abbildung rechts erklärt.

Stellen Sie sich Ihre Achse einfach selbst zusammen oder bestellen Sie nur Einzelteile oder Ersatzteile.
Für eine Achse benötigt man üblicherweise 1 Achsstange, 2 Räder, 4 Stellringe und 2 Abschlußkappen.
ACHTUNG: Die Abschlußkappen werden auf der Radnabe befestigt, nicht auf dem Stellring. Sie passen daher nur bei bestimmten Rädern.

Der Übersichtlichkeit halber haben wir alle Elemente für Radachsen auf dieser Webseite aufgelistet. Bitte haben Sie daher etwas Geduld beim Laden der Seite.

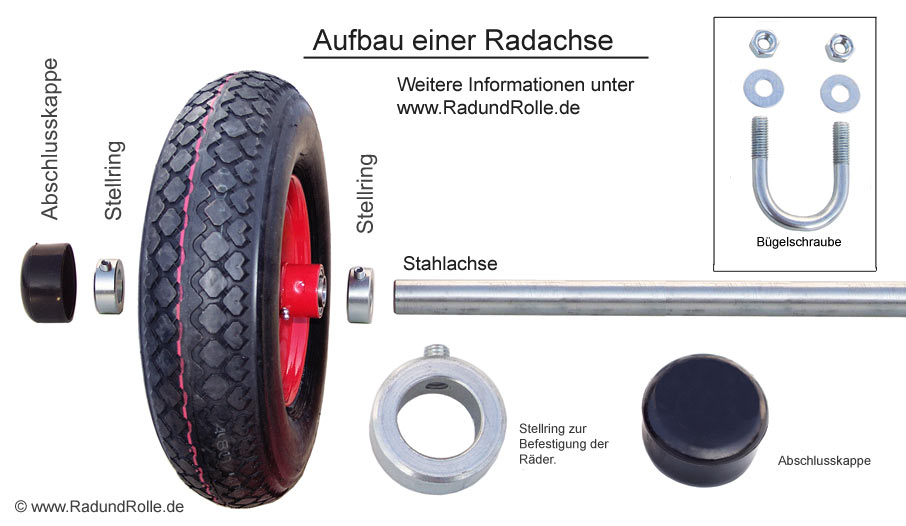

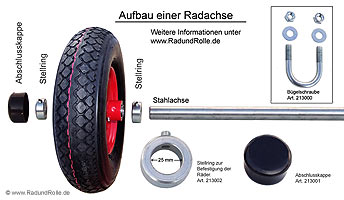

Kappe Stellring Rad Achsstange Buegelschraube

Klicken Sie auf das Bild für Zoom in neuem Fenster

Sie finden auf dieser Seite folgende Radachsen-Elemente:
2 Modellbeispiele für Rad-Achsen:
Achse für TransportgeräteAchse für Anhänger
1. Räder (Querverweis)
KENDA Profirad 4.80/4.00-8AS-Rad AckeschlepperradBeach Racer
SuperelastikradFlat free PU-SchubkarrenradPU-Rad (Polyurethan) 260x85 mm (3.00-4)
2. Antriebsflansche und Halbachsen mit Keilnut (Querverweis)
Antriebsflansch
Antriebs-Flansche mit Hohlstiftbohrung für 8 Zoll Stahlfelgen
Antriebs-Halbachse
Antriebs-Halbachse mit eingefräster Nut
3. Achsstangen und Achsrohre für Räder mit Lager
Achsstangen

Alle Achsstangen und -Rohre erhalten Sie in festen Längen oder als
mil­li­me­ter­ge­nau­en Zuschnitt.
(s.u.)

Folgende Achsstangen bieten wir an:

Stahlstangen mit Untermaß (für Gleitlager, Rollenlager und Kugellager):
- Ø 25 mm Achsstangen bis 300cm Länge, galvanisch verzinkt.
- Ø 20 mm Achsstangen bis 300cm Länge, blank unverzinkt.
- Ø 15 mm Achsstangen bis 300cm Länge, blank unverzinkt.

Stahlrohre mit Untermaß (für Gleitlager, Rollenlager und Kugellager):
- Ø 25 mm Achsrohr bis 300 cm, Wandstärke 4mm,blank unverzinkt.
- Ø 20 mmAchsrohr bis 300 cm, Wandstärke 3,75 mm, blank unverzinkt.

Achtung: Handelsübliche Achsstangen und Rohre haben meistens kein Untermaß, so dass weder Stellringe noch Kugellager raufpassen. Unsere Stangen und Rohre aus Stahl werden darum extra mit Untermaß gefertigt.

Tipp: Ist Ihre gesuchte Achslänge nicht dabei? Nehmen Sie einfach eine Nummer größer und kürzen Sie die Stange auf das gewünschte Maß oder lassen Sie sich eine passende Achse zuschneiden s.u.

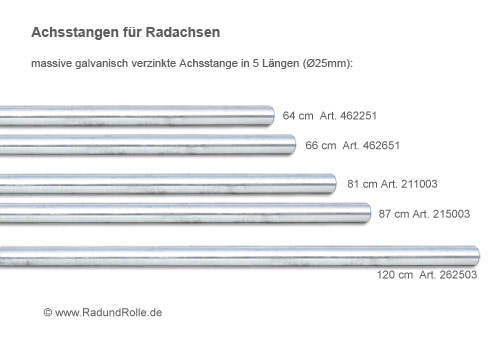

Ø 25 mm Stangen - massiver Stahl, galvanisch verzinkt, Untermaß:
Art-Nr: 2625000500 - Achsstange 50 cm (Ø 25mm) , galv. verzinkt 18,30 €
Art-Nr: 2625000640 - Achsstange 64 cm (Ø 25mm) , galv. verzinkt 21,40 €
Art-Nr: 2625000660 - Achsstange 66 cm (Ø 25mm) , galv. verzinkt 22,00 €
Art-Nr: 2625000810 - Achsstange 81 cm (Ø 25mm) , galv. verzinkt 27,10 €
Art-Nr: 2625000870 - Achsstange 87 cm (Ø 25mm) , galv. verzinkt 28,80 €
Art-Nr: 2625000900 - Achsstange 90 cm (Ø 25mm) , galv. verzinkt 29,80 €
Art-Nr: 2625000920 - Achsstange 92 cm (Ø 25mm) , galv. verzinkt 31,50 €
Art-Nr: 2625001000 - Achsstange 100 cm (Ø 25mm) , galv. verzinkt 36,10 €
Art-Nr: 2625001200 - Achsstange 120 cm (Ø 25mm) , galv. verzinkt 43,50 €
25er Achsstangen - Zuschnitt bis max. 1,95 m Länge.
Preis 42,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro
Bestellung per Telefon, oder E-Mail
Ø 20 mm Stangen - massiver Stahl, blank, Untermaß:
Art-Nr: 2620000600 - Achsstange 60 cm (Ø 20mm), blank 11,50 €
Art-Nr: 2620000800 - Achsstange 80 cm (Ø 20mm), blank 15,00 €
Art-Nr: 2620001000 - Achsstange 100 cm (Ø 20mm), blank 18,80 €
Art-Nr: 2620001200 - Achsstange 120 cm (Ø 20mm), blank 22,50 €
20er Achsstangen - Zuschnitt bis max. 1,95 m Länge.
Preis 24,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro
Bestellung nur per Telefon oder E-Mail
Ø 15 mm Stangen - massiver Stahl, blank, Untermaß:
Art-Nr: 2615000600 - Achsstange 60 cm (Ø 15mm), blank 10,30 €
Art-Nr: 2615000800 - Achsstange 80 cm (Ø 15mm), blank 13,30 €
Art-Nr: 2615001000 - Achsstange 100 cm (Ø 15mm), blank 16,50 €
Art-Nr: 2615001200 - Achsstange 120 cm (Ø 15mm), blank 19,80 €
20er Achsstangen - Zuschnitt bis max. 1,95 m Länge.
Preis 21,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro
Bestellung nur per Telefon oder E-Mail
..
Ø 25 mm Rohr - Stahl, blank, Wandstärke 4mm, Untermaß:
Art-Nr: 2625170600 - Achsrohr 60 cm (Ø 25mm), blank 20,50 €
Art-Nr: 2625170800 - Achsrohr 80 cm (Ø 25mm), blank 27,40 €
Art-Nr: 2625171000 - Achsrohr 100 cm (Ø 25mm), blank 34,30 €
Art-Nr: 2625171200 - Achsrohr 120 cm (Ø 25mm), blank 41,10 €
25er Achsrohr - Zuschnitt bis max. 1,95 m Länge.
Preis
38,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro
Bestellung nur per Telefon oder E-Mail
Ø 20 mm Rohr - Stahl, blank, Wandstärke 3,75mm, Untermaß:
Art-Nr: 2620130600 - Achsrohr 60 cm (Ø 20mm), blank
11,50 €
Art-Nr: 2620130800 - Achsrohr 80 cm (Ø 20mm), blank
15,00 €
Art-Nr: 2620131000 - Achsrohr 100 cm (Ø 20mm), blank
18,80 €
Art-Nr: 2620131200 - Achsrohr 120 cm (Ø 20mm), blank
22,50 €
20er Achsrohr - Zuschnitt bis max. 1,95 m Länge.
Preis
24,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro
Bestellung nur per Telefon oder E-Mail
..
4. Stellringe und Starlockkappen

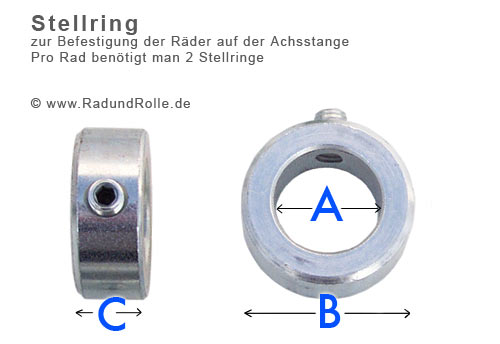

Stellring für Achsen
Für Vergrößerung klicken Sie bitte auf das Bild
- Stellringe aus verzinktem Stahl oder Edelstahl (A2) mit Madenschraube.
Stellringe ermöglichen eine einfache und flexible Fixierung der Räder auf der Achse. Der Stellring wird dazu einfach auf die Achsstange geschoben und an der gewünschten Position mit der Madenschraube festgeklemmt. Bei besonders großer axialer Belastung der Räder (z.B. schnelle Kurvenfahrten) empfehlen wir, die Achse an der Position der Madenschraube etwas anzubohren. Der Stellring sitzt dadurch wesentlich fester und lässt sich auch wieder leichter entfernen.

- Starlockkappen aus Kunststoff mit Stahlkralle
Starlockkappen können alternativ zu Stellringen als äußerer Abschluss für die Radbefestigung verwendet werden. Man erhält dadurch auch ohne extra Abschlusskappe einen optisch schönen Nabenabschluss. Starlockkappen lassen sich leicht aufstecken aber nur sehr schwer wieder entfernen.

Je Achse benötigen Sie entweder 4 Stellringe
oder 2 Stellringe innen + 2 Starlockkappen außen.

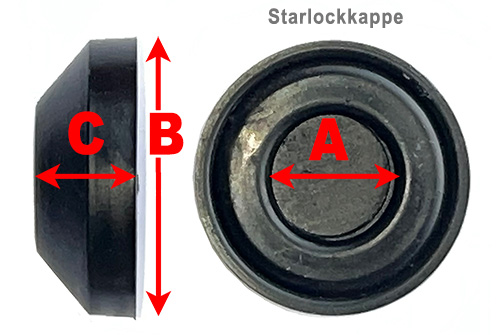

Starlock Kappe
Starlockkappe.
Für mehr Info klicken Sie bitte auf das Bild

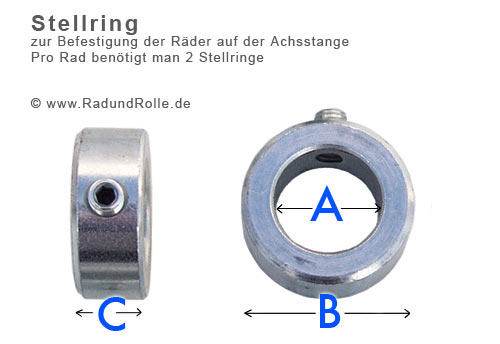

Stellringe aus verzinktem Stahl mit Inbus-Madenschraube:
Art-Nr: 26805018 - Stellring (AxBxC) 50 x 80 x 18 mm
7,50 €
Art-Nr: 26563516 - Stellring (AxBxC) 35 x 56 x 16 mm
4,40 €
Art-Nr: 26402516 - Stellring (AxBxC) 25 x 40 x 16 mm 2,40 €
Art-Nr: 26322014 - Stellring (AxBxC) 20 x 32 x 14 mm 1,80 €
Art-Nr: 26251512 - Stellring (AxBxC) 15 x 25 x 12 mm 1,30 €
Stellringe aus Edelstahl mit Inbus-Madenschraube:..
Art-Nr: 26805018A - Edelstahl Stellring (AxBxC) 50 x 80 x 18 mm
15,00 €
Art-Nr: 26563516A - Edelstahl-Stellring (AxBxC) 35 x 56 x 16 mm
7,70 €
Art-Nr: 26402516A - Edelstahl-Stellring (AxBxC) 25 x 40 x 16 mm 4,60 €
Art-Nr: 26322014A - Edelstahl-Stellring (AxBxC) 20 x 32 x 14 mm 3,00 €
Starlockkappen aus Kunststoff mit Stahlkralle:.
Art-Nr: 29SK20R - Starlockkappe Ø 20 mm rot (20 x 42 x 16 mm) 0,80 €
Art-Nr: 29SK20S - Starlockkappe Ø 20 mm schwarz (20 x 42 x 16 mm) 0,80 €
Art-Nr: 29SK25S - Starlockkappe Ø 25 mm schwarz (25 x 48 x 16 mm) 1,00 €

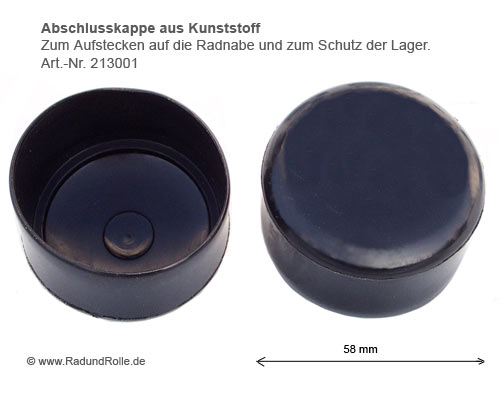

5. Abschlusskappen aus Kunststoff schwarz
Abschluss-Kappe
Eine Abschlusskappe wird immer auf die Radnabe aufgesteckt, so dass Kappe und Rad eine Einheit bilden. Wählen Sie die Kappe also immer so aus, dass sie auf die jeweilige Radnabe passt, nicht auf den Stellring oder die Starlockkappe. Der Innendurchmesser der Kappe sollte 1 bis 2 Millimeter kleiner sein als der Außendurchmesser der Radnabe, damit die Kappe fest auf dem Nabenrohr sitzt. Wir empfehlen, die Kappe vor dem Aufstecken mit einem Heißluftföhn oder heißem Wasser etwas zu erwärmen. Zur Verbesserung der Haftung auf dem relativ glatten Nabenrohr sollte die Kappe vor dem Aufstecken von innen mit Quarzmehl oder Scheuerpulver eingerieben werden.
Ein Rad mit Abschlusskappe sieht nicht nur besser aus, sondern ist durch den hermetischen Abschluss an der Außenseite auch besser gegen das Eindringen von Wasser und Schmutz geschützt.
Bitte beachten Sie, dass der Innendurchmesser der Kappe einige Millimeter größer sein muss als z.B. der Stellring, der das Rad auf der Achse hält, damit sich die Kappe frei über dem Stellring drehen kann.

Wichtiger Hinweis:
Es gibt einige Räder, die kein vorstehendes Nabenrohr haben (z.B. einige Räder mit versetzter Nabe und die meisten Räder mit Kunststofffelge). Auf diese Räder können leider gar keine Abschlusskappen aufgesteckt werden. Achten Sie bei den jeweiligen Bildern darauf, ob das Nabenrohr an der Außenseite wenigstens 5mm aus der Felge herausragt.

Abschlusskappen aus Kunststoff (Innendurchmesser x Tiefe innen)
Art-Nr: 29AK6929 - Abschlusskappe 69x29 mm
Passend für alle Räder mit Kunststofffelge 5.00Ax8 H2 aus glasfaserverstärktem Polyamid.
2,00 €
Art-Nr: 29AK6327 - Abschlusskappe 63x27 mm
Passend für alle Räder mit Kunststofffelge 2.50Ax8 H2 und 4.00Ax6 H2 aus glasfaserverstärktem Polyamid.
1,80 €
Art-Nr: 29AK6029 - Abschlusskappe 60x29 mm
Passend für alle Stahlfelgenräder mit Kugellagernabe 30 oder 35 mm.
1,60 €
Art-Nr: 29AK5426 - Abschlusskappe 54x26 mm
Passend für alle Räder mit PP-Kunststofffelge 3.00Ax8
1,10 €
Art-Nr: 29AK5035 - Extra lange Abschlusskappe 50x35 mm
Passend für alle Stahlfelgenräder mit Kugellagernabe 17, 20 oder 25 mm.
Auch breite Stellringe finden unter dieser Abschlusskappe genügend Platz.
1,50 €
Art-Nr: 29AK4926 - Abschlusskappe 49x26 mm
Passend für alle Stahlfelgenräder mit Kugellagernabe 17, 20 oder 25 mm.
1,10 €
Art-Nr: 29AK4226 - Abschlusskappe 42x26 mm
Passend nur für Vollgummiräder mit 250 bzw. 280 mm Durchmesser auf Stahlfelge.
1,00 €
Art-Nr: 29AK4126 - Abschlusskappe 41x26 mm
Passend nur für kleine Lufträder mit 180 bzw. 200 mm Durchmesser auf Kunststoff-Felge.
0,90 €
Art-Nr: 29AK3926 - Abschlusskappe 39x26 mm
Passend für alle Stahlfelgenräder mit mehr als 200mm Raddurchmesser und Gleitlager-, Rollenlager-, Zoll-Kugellager- oder Antriebsnabe.
0,80 €
6. Achsböckchen und Bügelschrauben (M8 und M10) für Achsstangenmontage
Achsbock Achsböckchen 25mm
Art-Nr.: 29AB25
Achsböckchen (Temperguss) für Ø 25mm Achsstangen
Anschraubplatte 90x39mm, Lochabstand 65mm, Lochdurchmesser 12mm, Bauhöhe 62mm, Abstand Boden zu Anfang Achsloch 10mm
Vergrößertes Bild
15,30 €
Achsbock Achsböckchen 20mm
Art-Nr.: 29AB20
Achsböckchen (Temperguss) für Ø 20mm Achsstangen
Anschraubplatte 72x35 Lochabstand 52mm, Lochdurchmesser 12mm, Bauhöhe 49mm, Abstand Boden zu Anfang Achsloch 5mm
Vergrößertes Bild
10,60 €

RundstahlbügelBügelschraube
Bügelschrauben M8 mm und M10 mm
(inkl. Muttern und U-Scheiben) zur Befestigung der Achse am Rahmen.
Erhältlich in 6 Größen
Techn. Abmessungen

Je Achse benötigen Sie 2 Bügelschrauben.

Klicken Sie zum Vergrößern auf die Bilder.

Bügelschrauben aus verzinktem Stahl incl. Muttern und Scheiben:
Art-Nr: 29B105284 - Bügelschraube M10 A=52 B=62 C=50 D=84mm
(für Achsen Ø 40 - 50 mm)
1,80 €
Art-Nr: 29B103868 - Bügelschraube M10 A=38 B=48 C=40 D=68mm
(für Achsen Ø 30 - 35 mm)
1,60 €
Art-Nr: 29B103150 - Bügelschraube M10 A=31 B=40 C=20 D=50mm
(für Achsen Ø 25 - 30 mm)
1,50 €
Art-Nr: 29B082949 - Bügelschraube M8 A=29 B=36 C=36 D=49mm
(für Achsen Ø 20 - 25 mm)
0,70 €
Art-Nr: 29B082443 - Bügelschraube M8 A=24 B=32 C=21 D=43mm
(für Achsen Ø 15 - 20 mm)
0,50 €
Bügelschrauben aus Edelstahl incl. Muttern und Scheiben:
Art-Nr: 29B082949A - Bügelschraube M8 A=29 B=36 C=36 D=49mm
(für Achsen Ø 20 - 25 mm)
1,90 €
Art-Nr: 29B082443A - Bügelschraube M8 A=24 B=32 C=21 D=43mm
(für Achsen Ø 15 - 20 mm)
1,60 €
7. Ersatzteile

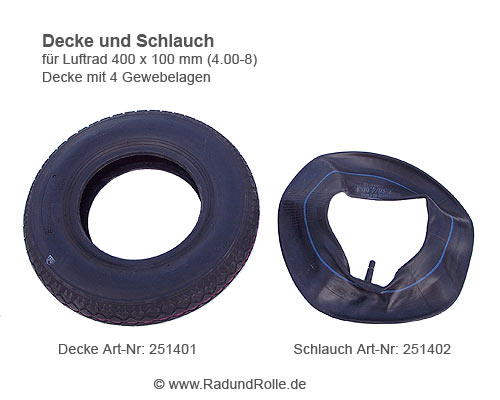

Reifen Schlauch
Mantel bzw. Decke für Ihre Lufträder und dazu die passenden Schläuche.


Decken, Schläuche mehr »


Alle Artikel dieser Seite enthalten 19 % MwSt und werden im Paketversand mit DHL verschickt, Versandkosten 7,50 EUR bei Vorkasse . Mehr dazu
Lieferfristen 2-5 Werktage innerh. Deutschlands nach Vorabüberweisung oder bei Nachnahme. Lieferfristen in EU Länder hier klicken
